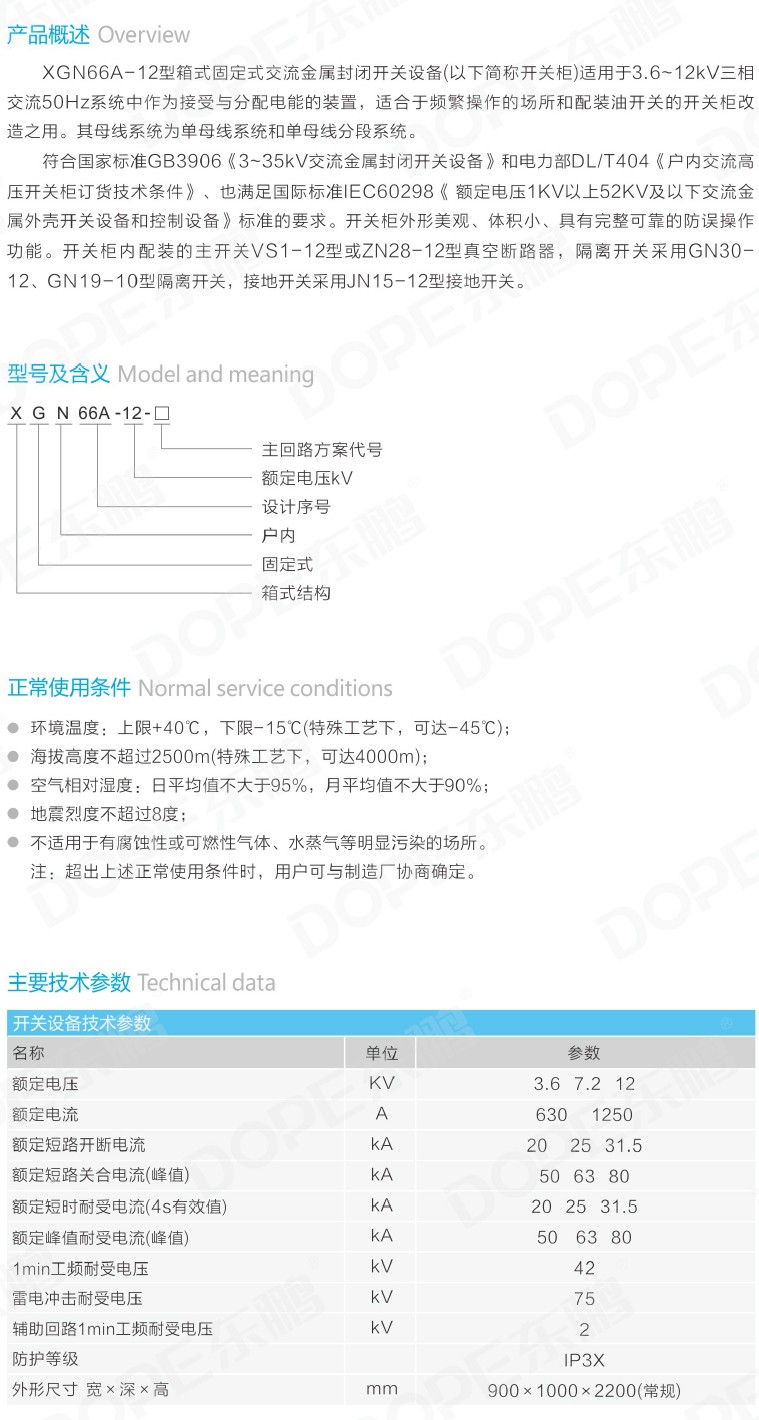

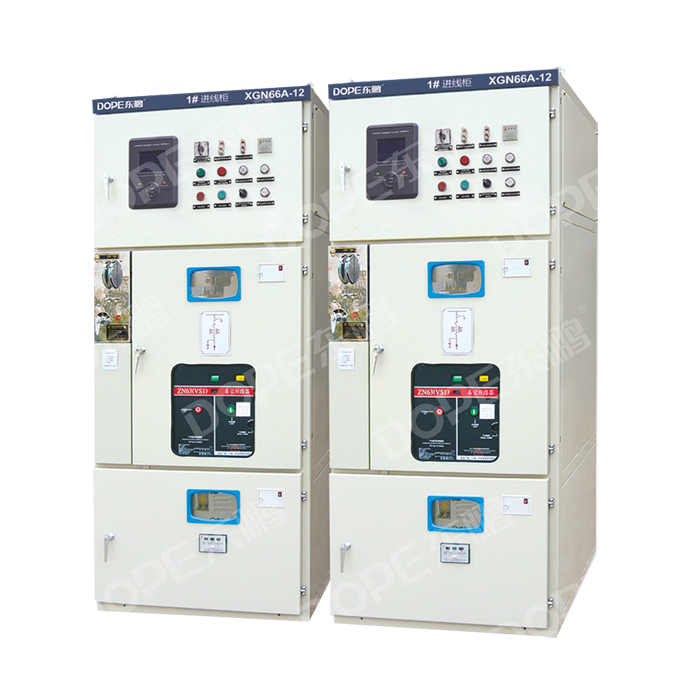

XGN66A-12箱式固定型交流金屬封閉開關設備是用于3.6～12kV三相交流50Hz系統中作為接受與分配電能的裝置，
適合于頻繁操作的場所和配裝油開關的榮基開關柜改造之用。

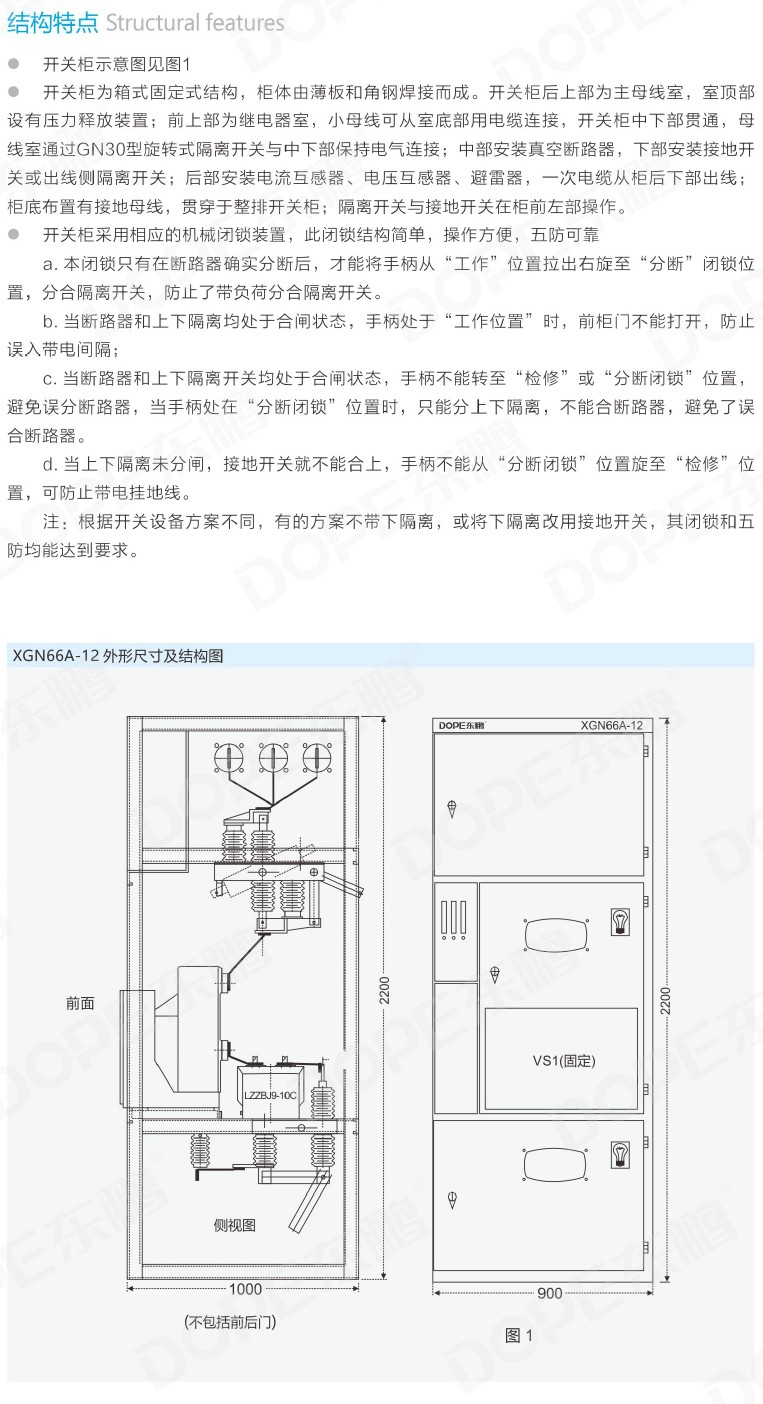

結構特點：
1.前上部為低壓室，小母線可從室底部用電纜連接，或在是頂部布置銅管或銅棒。
2.開關柜中下部貫通，母線室通過GN30型旋轉式隔離開關與中下部保持電氣連接。
3.中部安裝真空斷路器，下部安裝接地開關和出線側隔離開關。
4.后部安裝真空斷路器，下部安裝接地開關和出線側隔離開關。
5.后部安裝電流互感器、電壓互感器、避雷器，一次電纜從下部出線。
6.柜底布置有接地母線，貫穿于整排開關柜，隔離開關與接地開關在柜前右側操作。
